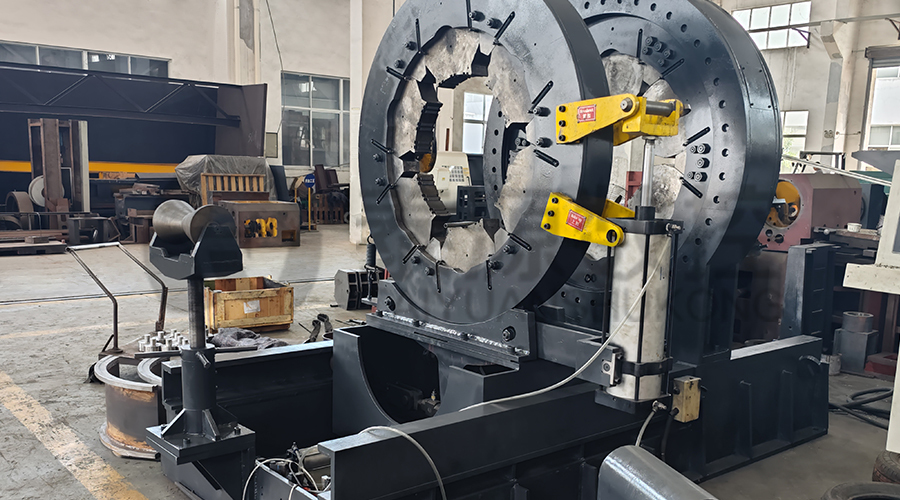

O Torno da unidade de torção de acoplamento de revestimento e tubulação é uma máquina-ferramenta CNC especializada projetada para a montagem e desmontagem precisa de acoplamentos em produtos tubulares para países petrolíferos (OCTG). Este equipamento integra sistemas de controle mecânico, hidráulico e eletrônico para garantir que o torque de compensação e os requisitos de posicionamento atendam às especificações API 5CT. Projetado para instalação de acoplamento de alto torque , a unidade mantém a integridade estrutural da conexão roscada enquanto otimiza o rendimento da produção nas linhas de acabamento de tubos.
Projeto Técnico e Recursos Operacionais
O architecture of the bucking unit utilizes a sistema de acionamento do fuso de baixa inércia e um mecanismo de chave hidráulica para serviço pesado. Esta configuração permite o monitoramento contínuo de valores de torque-turno , o que é fundamental para evitar torque excessivo ou desgaste da rosca durante a montagem do revestimento e da tubulação. A base tipo torno fornece uma base rígida que minimiza a vibração, garantindo envolvimento consistente do tópico e precisão geométrica de longo prazo.
Equipado com um controlador lógico programável (PLC) , o sistema suporta sequências automatizadas para diferentes diâmetros de tubos e tipos de aço. O meíbulas que não deixam marcas ou matrizes de fixação especializadas são empregadas para evitar deformação superficial em materiais de alta liga, um requisito comum para conjunto de tubulação de liga resistente à corrosão (CRA) . Ao utilizar um mecanismo de feedback de circuito fechado, a unidade de compensação ajusta a velocidade de rotação e a pressão em tempo real com base no específico parâmetros de rosqueamento do acoplamento .
Principais vantagens de desempenho
- Precisão de Torque: Sensores de alta precisão fornecem aquisição de dados em tempo real para Composição de acoplamento API , garantindo que cada junta atenda aos padrões de segurança certificados.
- Versatilidade Operacional: Capaz de lidar com uma ampla variedade de tamanhos de tubos, desde tubos de pequeno diâmetro até revestimentos de grande escala, sem exigir grandes mudanças de ferramentas.
- Rigidez e Estabilidade: O reinforced frame construction allows for operações de ciclo de trabalho elevado em ambientes industriais exigentes.
- Integração de dados: O system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Conformidade de fabricação OCTG .
Especificações Técnicas
| Descrição do parâmetro | Dados Técnicos / Alcance | Unidade |
| Faixa de diâmetro de tubo aplicável | 60,3 - 508 (personalizável) | milímetros |
| Torque máximo de maquiagem | 10.000 - 150.000 (com base no modelo) | N·m |
| Faixa de velocidade do fuso | 0,5 - 25 (infinitamente variável) | rpm |
| Precisão na medição de torque | ±1% | Escala completa |
| Modo de fixação | Multiponto Hidráulico / Síncrono | Tipo |
| Sistema de controle | CNC/PLC com monitoramento de torque e giro | Plataforma |
| Fonte de alimentação | 380 V/415 V/440 V (50/60 Hz) | V/Hz |
Aplicações na fabricação de equipamentos petrolíferos
O Torno da unidade de torção de acoplamento de revestimento e tubulação é utilizado principalmente em instalações de rosqueamento de tubos e centros de serviços em campos petrolíferos. Serve como um componente crítico na produção de Invólucro e tubulação com certificação API , onde a preparação manual é insuficiente para requisitos de alta pressão. Esta máquina também é essencial para montagem de conexão premium , onde o contato torque-ressalto específico deve ser verificado através de gráficos digitais.
Perguntas frequentes
1. Como a unidade de compensação garante a integridade das conexões de rosca premium?
O unit utilizes a sophisticated sistema computadorizado de monitoramento de giro e torque que rastreia a relação entre o torque aplicado e o número de rotações. Isto permite a detecção precisa do “ponto de ombro” em conexões premium. Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. , fundada em 2003 e localizada no Parque Industrial Leste da cidade de Taixing, projeta essas máquinas com tecnologias de alta rigidez e redução de pontos de falha. Nosso Acoplamento de tornos CNC para rosqueamento de tubos e as unidades de bucking são projetadas para manter a retenção de precisão por longos períodos, garantindo que até mesmo perfis de rosca complexos sejam montados sem danos, atendendo aos rigorosos padrões de empresas internacionais de campos petrolíferos.
2. Este equipamento pode ser integrado em uma linha de produção de OCTG totalmente automatizada?
Sim, a unidade de bucking foi projetada para integração perfeita com sistemas automáticos de manuseio de tubos e linhas transportadoras. Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. , que cobre uma área de 24.800 ㎡ e serve como importante base de produção para fabricação nacional de equipamentos de petróleo , fornece soluções completas, incluindo linhas de produção de tubos de perfuração e retificadoras especializadas. Nossos produtos são amplamente utilizados por líderes globais como a Shanghai Baosteel e empresas internacionais nos Estados Unidos e no Japão. O alto poder de acionamento e a estrutura simples de nossos equipamentos permitem alta eficiência de produção e integração de ciclos de trabalho elevados em modernas fábricas automatizadas.
3. A quais certificações e padrões de qualidade essas máquinas aderem?
Nosso Torno da unidade de torção de acoplamento de revestimento e tubulação é fabricado sob rigorosos protocolos de controle de qualidade. Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. obteve a certificação do sistema de qualidade GBT, ISO e é reconhecida como uma empresa nacional confiável de qualidade. Nosso conhecimento técnico se estende a uma ampla gama de ferramentas especializadas, incluindo tornos de rosca de colar de perfuração and fresadoras de rotor de bomba de parafuso . Esses produtos são projetados para alta especificidade e confiabilidade, garantindo que cada junta processada atenda aos requisitos de segurança das indústrias de geologia, mineração e química em todo o mundo.
Para consultas detalhadas de projetos ou customizações Equipamento de processamento OCTG configurações, entre em contato com nosso departamento técnico de vendas. Estamos ansiosos para compartilhar o desenvolvimento com você para criar um futuro melhor.
