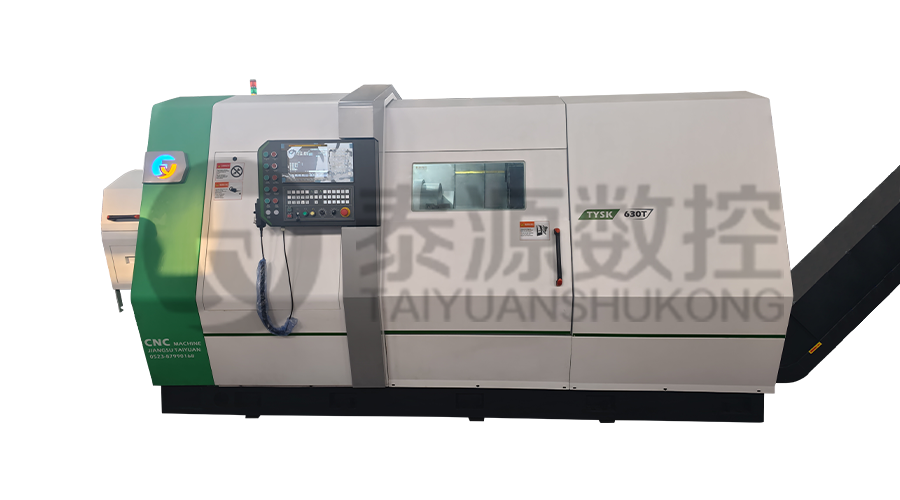

O Máquina de torno para tubo de perfuração de óleo, junta e acoplamento é uma solução CNC especializada projetada para usinagem de alta precisão de roscas de tubos em conformidade com API e padrões internacionais. Este equipamento é configurado especificamente para lidar com as rigorosas demandas de processamento de produtos tubulares para campos petrolíferos pesados (OCTG) , garantindo integridade estrutural e conexões à prova de vazamentos para tubos de perfuração, juntas de ferramentas e acoplamentos usados em operações de perfuração de poços profundos.
Projeto Técnico e Características Estruturais

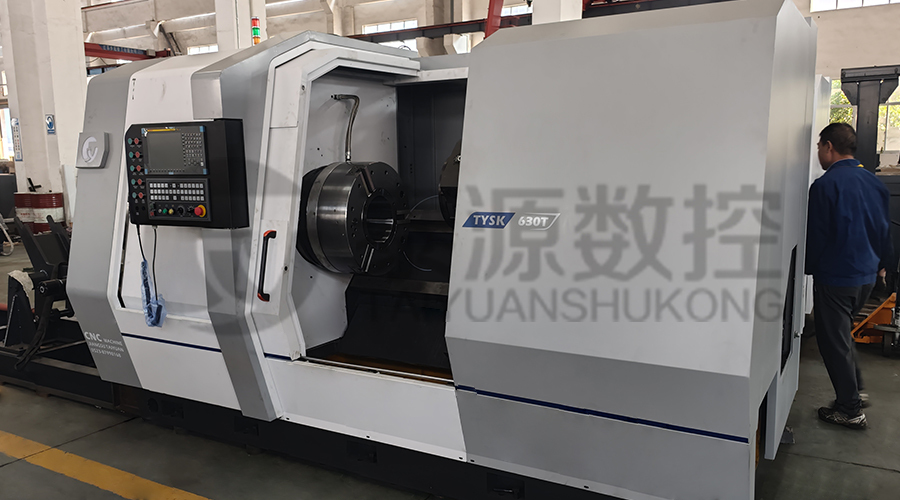

O machine features a design de fuso de grande diâmetro com sistema de mandril duplo, permitindo a fixação estável de peças de eixo longo. A base é construída em ferro fundido de alta qualidade com uma ampla estrutura de guia endurecida por indução, proporcionando a rigidez estática e dinâmica necessário para suportar forças de corte pesadas durante o rosqueamento de ligas de aço de alta resistência. A integração de parafusos de esfera de precisão e servomotores de alto torque garantem controle preciso do passo, o que é crítico para consistência de rosca cônica e qualidade de acabamento superficial.
Principais capacidades técnicas

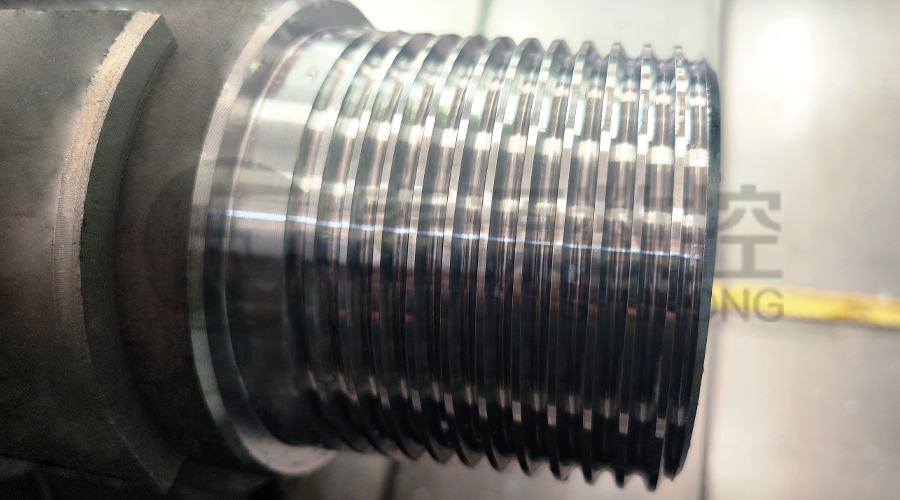

- Perfil de thread de API: Capacidade de executar threading preciso para API 5DP, API 5CT e conexões premium, incluindo perfis de juntas de ferramentas especializadas.

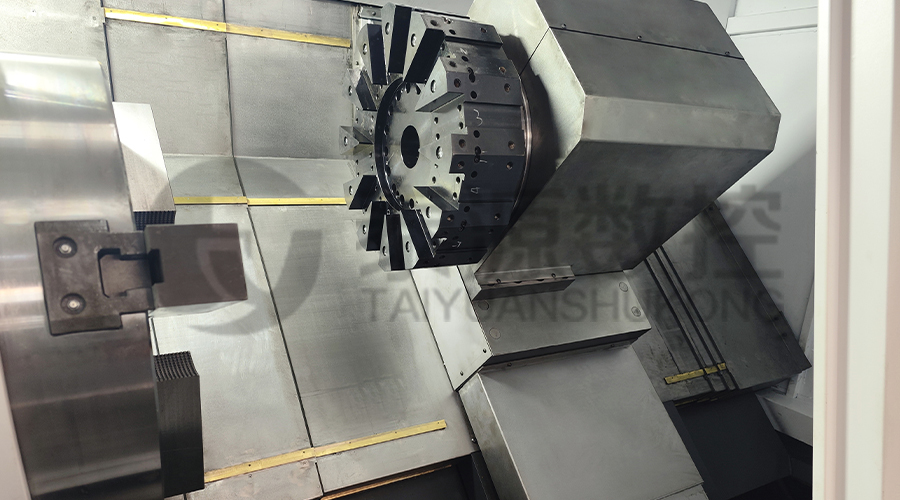

- Torre de ferramenta automatizada: Equipado com uma torre de indexação de alta velocidade que facilita trocas rápidas de ferramentas entre os ciclos de torneamento, faceamento e rosqueamento.

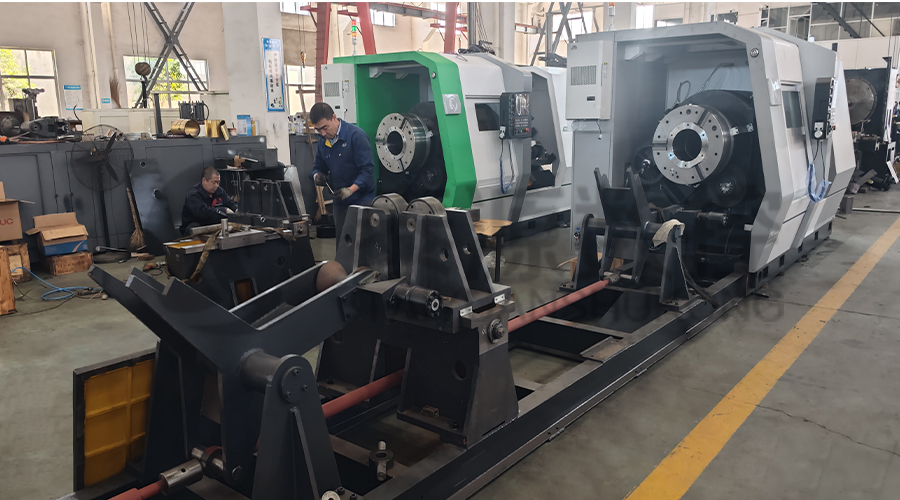

- Sistemas de suporte de peças: Inclui apoios de tubos hidráulicos e rolos para serviço pesado para manter o alinhamento axial e evitar vibrações durante a usinagem de seções estendidas de tubos de perfuração.
- Precisão de controle CNC: Sistemas de controle avançados fornecem compensação em tempo real para expansão térmica e desgaste de ferramentas, mantendo tolerâncias rigorosas durante longos ciclos de produção.
Especificações Técnicas
| Descrição do parâmetro | Unidade | Valor Técnico |
| Máx. Balançar sobre a cama | milímetros | Φ630 - Φ1000 |
| Diâmetro do furo do fuso | milímetros | Φ130 / Φ200 / Φ225 / Φ280 |
| Faixa de velocidade do fuso | rpm | 10 - 600 (variável) |
| Diâmetro do tubo de processamento | polegada | 2-3/8" - 10-3/4" |
| Posições da torre | peças | 4/6/8 Vertical ou Horizontal |
| Precisão de posicionamento do eixo X/Z | milímetros | 0,02 / 0,03 |
| Potência do motor principal | kW | 15/18,5/22 |
Vantagens operacionais na fabricação de equipamentos petrolíferos
Implementando isso Torno CNC para rosqueamento de tubos em uma linha de produção reduz significativamente os tempos de ciclo para reforma de juntas de ferramentas de tubos de perfuração e fabricação de novos acoplamentos. A arquitetura da máquina é otimizada para rosqueamento de colar de perfuração de alta precisão e o processamento de áreas de revestimento de correias resistentes ao desgaste. Ao utilizar um sistema de feedback de circuito fechado , o torno garante que cada junta atenda aos rigorosos requisitos de segurança da indústria de petróleo e gás, minimizando o risco de falhas no fundo do poço.
Perguntas frequentes
Q1: Como esta máquina garante a precisão dos threads padrão API em operação contínua de longo prazo?
O precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. Fundada em 2003 na cidade de Taixing, nossa empresa opera uma instalação de 24.800 ㎡ dedicada à fabricação nacional de equipamentos petrolíferos. Nossos tornos apresentam um longo tempo de retenção de precisão e pontos de falha mínimos devido aos nossos sistemas de qualidade certificados GBT e ISO. O uso de componentes de transmissão premium garante que mesmo sob a alta potência motriz necessária para usinagem de rosca de colar de perfuração , o equipamento mantém a precisão de passo necessária e a consistência de conicidade exigida por usuários internacionais como a Shanghai Baosteel e vários campos petrolíferos globais.
Q2: Este torno pode lidar com uma variedade de componentes OCTG além dos tubos de perfuração padrão?
Sim, o equipamento foi projetado para alta especificidade e versatilidade. Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. produz uma ampla gama de ferramentas especializadas, e este torno pode ser integrado em um ambiente mais amplo linha de produção de tubos de perfuração . É capaz de processar acoplamentos, círculos externos do comando de perfuração e juntas de ferramentas. Além disso, nosso portfólio de produtos inclui máquinas especializadas para fresagem de rotor de bomba de parafuso , torneamento de casca dobrada e rosqueamento de mandril. Esta ampla gama de aplicações em campos de petróleo, geologia e indústrias de mineração é resultado do nosso foco na “especialização, refinamento e fortalecimento” na fabricação de equipamentos de energia.
Q3: Que nível de suporte técnico e confiabilidade os compradores internacionais podem esperar?
Nossos produtos são reconhecidos como "de qualidade nacional confiável" e atualmente são utilizados por grandes empresas do Estados Unidos, Japão, Coreia do Sul e Azerbaijão . Máquina-ferramenta CNC Jiangsu Taiyuan Co., Ltd. fornece equipamentos caracterizados por estruturas simples para facilidade de manutenção e alta eficiência de produção. Localizados ao lado do canal dourado do Rio Yangtze, aproveitamos nossa localização estratégica e décadas de experiência em fabricação para oferecer suporte técnico robusto e entrega confiável. Aderimos ao conceito de olhar para os pares globais para garantir que nossas máquinas atendam às crescentes demandas técnicas do setor energético global.
